簡易型（車いす電動化ユニット）
DP-45/60 デイリーパル
-
重量 15.5kg -
使用者最大体重 75kg以下 -
バッテリ種類 ニッケル水素電池
- バッテリ含む
- 積載物含む（装着する車椅子によって異なります）
製品特長
操作ボックス
バッテリ残量は、操作ボックスの4色の光の変化により走行中でも分かりやすく表示。満タン（青→緑→黄→赤）要充電でお知らせします。また、使う方に合わせて、レバーの操作力を100gから最大700gまで調整が可能です。
バッテリ・充電器

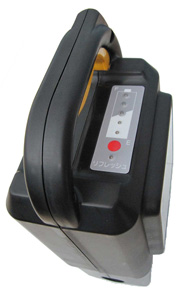

バッテリ（マイコン内蔵型ニッケル水素電池）2011年6月より
バッテリの上部に配置された押しボタンスイッチ(赤色)は、バッテリ残量の表示だけでなく、これまでの充電回数などメンテナンスに役立つ情報を表示できます。また、リフレッシュ充電を行う時期をランプでお知らせします。
1回の充電で走行距離16kmの高性能バッテリを搭載
高性能ニッケル水素バッテリと高効率モータにより、1回の充電での走行距離は16km。高磁力ネオジウムマグネットによる高効率モータの採用で、小型・軽量でありながら実用登坂角度6度を登るパワーと最高速度6.0km/h(DP-60A)のスピード、走行時の音は55dB以下の低騒音を実現しました。

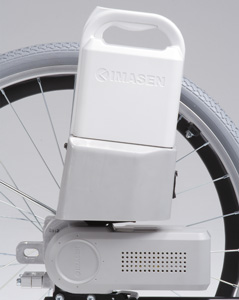

搭載したままでも充電可能。使いやすい充電器・バッテリ
バッテリを車いすに搭載したままでも充電可能です。また、バッテリの取り外しも簡単で、ロックレバーを取っ手の下に配置したことによりワンタッチで着脱できます。
電磁ブレーキ・転倒防止バー
安全機能を標準装備
操作レバーから手を離すと自動的に停止する、電磁ブレーキ機能で坂道も安心。転倒防止バーは簡単に収納できるので、介助時の段差乗り越えなども容易に行えます。また、後輪を5cm後方へずらすことにより、安全性が向上しました。
走行モード
標準・ソフト・スポーツ・トレーニングの4つのモードが選択できます。お好みの走行フィーリングでご利用いただけます。
※走行モードの設定については、当社販売店にご相談下さい。
デイリーパルの車いすへの取り付け条件
車いす電動化ユニットデイリーパルは、以下の条件を満たしていればお取り付けいただけます。また、簡単に取り付けることが可能な機構、配線方法を採用しました。
取り付け条件
- 後輪のサイズが16インチであり、JIS T9201「手動車いす」が求める強度と、同等の強度を持つフレームであること。
- 車軸孔の中心からベースパイプまでの長さが90mm以上のもの。
- 車軸孔の径が12.5～13mmのもの。(M12のボルトが通ること)
- 車軸部の周り(駆動ユニットが取り付く範囲)に突起物がないもの。（下図参照）
※後輪の車軸の位置が50mm後方に下がりますので、パーキングブレーキの取り付け位置の変更が必要となります。
※車いすへの取り付け等に関するお問い合わせは、各車いすメーカー、当社販売店までお願いいたします。
デイリーパル取り付けに適合しない車いす
以下のような車いすには、デイリーパルを取り付けしないでください。
- 使用年数が長く、強度が低下している車いす。
- 部品の劣化、錆、摩耗などがある車いす。
※車いすフレームの仕様によっては取り付け出来ない場合があります。取り付けに関するお問合せは、各フレームメーカー、当社販売店へお願いいたします。
取り付け参考
株式会社ミキ 車種：Grand Fletcher
株式会社日進医療器 車種：REDWOOD
メーカー希望小売価格（専用バッテリ・専用充電器 各1個含む）
| 車いす電動化ユニット | |||||
|---|---|---|---|---|---|
| 形式 | DP-45A | DP-60A | |||
| タイヤサイズ(後輪) | 16インチ | ||||
| 最高速度 | 4.5km/h | 6.0km/h | |||
| 希望小売価格 | ¥440,000（税抜¥400,000） | ¥440,000（税抜¥400,000） | |||
| バッテリ | 充電器 | ||||
|
希望小売価格 |
希望小売価格 |
||||
製品仕様
| 種類 | LS | MS | |
|---|---|---|---|
| 機種 | DP-45A | DP-60A | |
| タイヤサイズ(後輪) | 16×1.75 | ||
| 速度 | 前進 | 高速4.5 低速2.5 | 高速6.0 中速4.5 低速2.5 |
| 後退 | 前進速度の2分の1 | ||
| 介助用(オプション) | 前進1.0～4.5 後進0.6～2.5 ボリューム方式による無断階速度調整 |
||
| 重量 | ユニット単体 | 11.5kg | |
| バッテリ含む | 15.5kg | ||
| バッテリ | デイリーパル専用バッテリ(ニッケル水素電池 DC24V 9.0Ah) | ||
| 駆動方式 | 後輪直接駆動方式 | ||
| 制動方式 | モータ発電及び電磁ブレーキによる制動方式 | ||
| 制御方式 | ジョイスティックコントローラによる全方向電子制御方式 | ||
| 駆動モータ | 30分定格出力 DC24V 100W×2 | ||
| 充電器 | 電源 | 100/200V 50/60Hz 170VA±15% | |
| 充電時間 | 0～6時間 | ||
| ※1 連続走行距離 |
JIS | 16km | |
| 算出条件:常温25℃、乗車重量75kg、最高速度、平坦路直進時、バッテリ新品満充電 | |||
| ISO | 13.5km | ||
| 算出条件:常温25℃、乗車重量75kg、最高速度、平坦路直進時、バッテリ新品満充電 | |||
| 実用登坂角度 | 6度 | ||
| 使用者最大体重 | 75kg以下(積載物含む／装着する車椅子によって異なります) | ||
| TAISコード | DP専用充電器 | 00075-000015 | |
| DP専用バッテリ（ニッケル水素） | 00075-000016 | ||
注意
- 改良のため予告なく諸元・性能を変更することがあります。
- イマセンの電動車いすには各種保険を用意しております。
- 公道で使用する場合、改造に際し道路交通法で定められた電動車いすの定義により外れるものについては、最寄りの警察署長の承認が必要になります。
- ※1 JISは従来の測定方法による測定値、ISOは実際の走行状態に近い走行パターンによる測定値となっております。
- ※2 画像の色と現物は、多少異なる場合があります。
