電動車いす

電動リフト式普通型
EMC-620/630 L-fit

目線の高さが大きく変わり、自由が広がる。
  • 全長 1,040mm
  • 全幅 660mm
  • 全高 815~1,180mm
  • 重量 100kg
  • 座幅 395mm
  • 座面高 80~800mm
  • 使用者最大体重 100kg以下
  • 走行距離 31km
  • 電動 リクライニング
  • 電動 昇降
  1. バッテリ含む
  2. 積載物含む
  3. EMC-630は33km

カラーバリエーション

シート

フレーム

※写真の色と現物は、多少異なる場合があります。

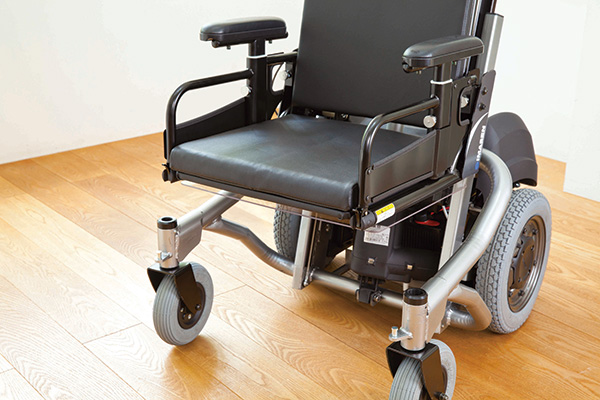

製品特長

座面が地上高8cm~80cmの昇降範囲で、床面への移動から高所の物の出し入れなども可能です。
また、静かでスムーズなアクチュエータモータ採用。
車幅が66cmとスリムな設計で、廊下や扉など室内での移動もスムーズに行えます。
車載式充電器、メンテナンスフリーバッテリを標準装備。スピーディな充電を可能にしました。

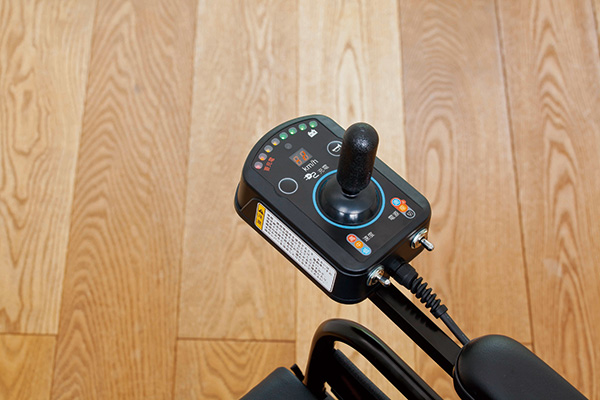

操作ボックス

操作ボックスに昇降スイッチを一体化。
スイッチひとつの切り換えで座面の昇降から車いすの走行まで1本のレバーで操作が可能になりました。

安全機能

座面の下降時に、万一障害物などがあった場合にも、それを感知し、自動的に停止する安全機能を装備しました。
座面高32cm~55cmの範囲以外では安全の為、走行は出来ません。

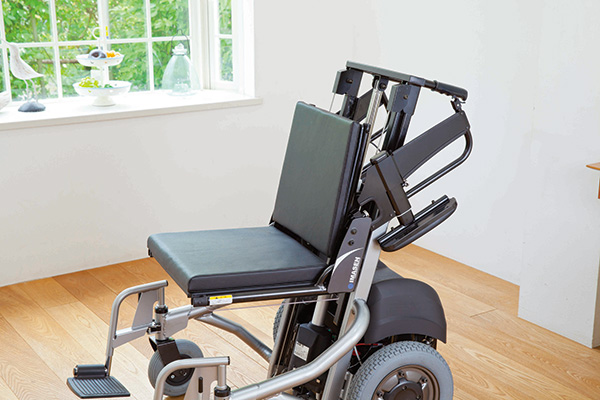

アームサポート・フットサポート

アームサポートは、7段階の高さ調整機能により、体型や使用条件に合わせて、最適なポジションを選択できます。
また、後方スイングにより乗り降りが楽に行えます。
フットサポートもワンタッチスイング方式で乗り降りがしやすい設計になっています。

バッテリ後部着脱機能

バッテリは後部着脱方式により交換がスムーズ。搭乗者が乗ったままで交換できます。また、シールドバッテリを搭載し、車載式充電器と組み合わせて、確実に充電します。

※バッテリは当社指定のバッテリをご使用下さい。

パンクレスタイヤ

前輪にはパンクレスタイヤを採用。
メンテナンスフリーにまた一歩近づきました。

走行モード

基本となる4つの走行モードに加えて、自由設定モードを設定。お好みの走行フィーリングを実現します。

基本モード 標準 標準設定
トレーニング 加減速がソフトより緩やかになり、設定速度も半分になります
ソフト 衝撃を吸収するゆるやかなスタート・ストップ
スポーツ 加減速が速くなり、回転時・後進時の速度低下が少なくなります
自由設定モード 前進速度・後進速度・回転速度・加速度・減速度・停止時間。レバー感度をそれぞれ独立して調整可能。運動能力に合わせて各々8段階の中から最適なパラメータを選択することができます。また、設定速度も0.1km/h間隔で微調整できます。

※走行モードの設定については当社販売店にご相談ください。

コンセプト

地上高8cm~80cm、
広くなった昇降範囲が毎日の生活をバックアップ。

移動の手段としてだけでなく、生活パターンをさらに広げるのがリフト式電動車いす。
EMC-620/630型は、座面の昇降範囲が72cmに広がり、高所での作業から床面への移動も容易。目線も大きく変わり、さらに自由が広がります。
操作性、安全性、快適性も充実して、より自分の力での生活を望まれる方をバックアップします。

製品仕様

種類 LS MS
機種 EMC-620 EMC-630
寸法 全長×全幅×全高 長1,040×幅660×高815~1,180mm
(座面高80~800mm)
アームサポート高さ シート上面より225~315mm 7段階調節(15mmピッチ)
重量 本体 70kg
バッテリ含む 100kg
車輪径
(前後輪空気入タイヤkpa)
前輪:200-50-4PR (径190mm)パンクレスタイヤ
後輪:2.50-8-4PR (径330mm)空気圧:200~220kpa
フレーム構造及び寸法 シート、アームサポート、フットサポート着脱
シート幅:395mm
シート奥行:380mm
バックサポート高さ:400mm
リクライニング 4段階調節機構(90~105度)
(ヘッドサポート取り付け時は90~100度となります)
駆動方式 前輪キャスタ 後輪直接駆動方式
制動方式 モータ発電及び電磁ブレーキによる制動方式
制御方式 ジョイスティックコントローラによる全方向電子制御方式
駆動モータ 30分定格出力 DC24V 200W×2
バッテリ EC-FV38 12V38Ah(20時間率)×2
充電器 電子タイマー付自動充電方式
充電時間 0~14時間
速度
(km/h)
  前進時 後進時 前進時 後進時
低速 2.5 1.5 2.5 1.5
中速 3.5 2.1 4.5 2.6
高速 4.5 2.6 6.0 3.5
連続走行距離 算出条件:常温で乗車重量100kg、最高速度、
平坦路直進時、 バッテリ新品満充電から100%放電まで
EMC-620:31km
EMC-630:33km
実用登坂角度 7度
段差乗越高さ:前進時 40mm
溝乗越幅 80mm
最小回転半径 測定条件:フットサポートの最も外側の軌跡 980mm
使用者最大体重 100kg以下(積載物含む)

注意

  • 改良のため予告なく諸元・性能を変更することがあります。
  • イマセンの電動車いすには各種保険を用意しております。
  • 公道で使用する場合、改造に際し道路交通法で定められた電動車いすの定義により外れるものについては、最寄りの警察署長の承認が必要になります。
  • ※画像の色と現物は、多少異なる場合があります。
